Haskell+Ubuntu Mate+Raspberry Pi (1)

1.Ubuntu Mate

Raspberry Piの第二世代が2015年2月より販売され(プロセッサはARMv7)、それに伴って、利用できるOSも多様化した。Ubuntを利用したいという開発者にとっては、これは大きなニュースである。Raspberry Pi 2用にUbuntu Mate (15.04)も用意された。こちらの方が新しい版のHaskellが利用できるので、早速、これを試すこととした。

Raspberr Pi2用のUbuntu Mate 15.04をSDディスクに焼くことにする。これは、例によって、SDFormatterでフォーマットし、DDWinを用いて、(管理者権限で)Ubuntu MateのイメージをSDディスクに書き込む。

この後、SDディスクをRaspberry Pi 2に挿入し、電源を入れて立ち上げる。途中、言語、場所、キーボードの種類、利用者の情報(Piは後で用いるので、Piはここではログイン名として用いない)などを求められる。うまくいけば、Ubuntuのシステムが立ち上がってくる(Failed to start OCM_Config...で停止することがあるが、この場合は立ち上げなおす。ユーザ選択の画面が現れるので、自身のユーザ名を選びパスワードを入力する)。

2.ファイルサイズ変更

システムが立ち上がったら、SDディスクのファイルのサイズが4GBになっているので、その容量の全部を利用できるようにするため、ファイルサイズの変更を行う。
最初に、

sudo fdisk /dev/mmcblk0

最初に、2番目のパーティションを消去する。

Command (m for help): d (消去のコマンド)
Partition number (1,2, default 2): 2 (2番目のパーティションを指定)

つぎに、2番目のパーティションを再度作成する

Command (m for help): n  (新しいパーティションを指定する)
Parttion type
  p  primary (1 primary, 0 extended, 3 free)
  e  extended (container for logical parttions)
Select (default p): p (パーティションの指定)
Partition number (2-4, default 2): 2 (2番目の指定)
First sector (133120-120946687, default 133120): enter (数値は容量によって異なるがそのまま改行)
Last sector, +sector of +size{K,M,G,T,P} (133120-120946687, default 120946687):enter (数値は容量によって異なるがそのまま改行)

最後に書き込みを行う。

Command (m for help): w (書き込んで終了).

システムをリブートする。そして、リサイズする。

sudo resize2fs /dev/mmcblk0p2

3.システムのグレードアップとSSH通信

システムをアップデート及びグレードアップし、さらに、SSH通信ができるようにする。

sudo apt-get update
sudo apt-get upgrade
sudo apt-get install ssh

4.GPIOを利用できるようにする。

ファイルシステム(シェルスクリプト)でgpioを利用したいときは、gpioというグループを作成し、gpioを利用したいユーザを追加する。ここでは、このユーザをpiとする。設定の仕方は以下のとおりである。

sudo groupadd -f --system gpio
sudo adduser --group gpio pi        (piというユーザを加える。)
(sudo usermod -G gpio username)     (既存のユーザの時はこれを使う。但し、最初に登録したユーザに対してこれを行うとsudoが利用できなくなるので注意すること)
more /etc/group                     (作成されたグループを見る)

この後、udevの規則を加える。60-python-pifacecommon.rulesは以下のようになっているので、これをまねて、60-gpio.ruesを作成し、/etc/udev/rules.dの直下に加える。

KERNEL=="spidev*", GROUP="spi", MODE="0660"
SUBSYSTEM=="gpio*", PROGRAM="/bin/sh -c 'chown -R root:gpio /sys/class/gpio && chmod -R 770 /sys/class/gpio; chown -R root:gpio /sys/devices/virtual/gpio && chmod -R 770 /sys/devices/virtual/gpio'"

システムをリスタートし、変更が正しく行われているかを確認する。

ls -al /sys/class/gpio

を実行し、グループがgpioになっていれば大丈夫である。

5.GPIOを利用する。

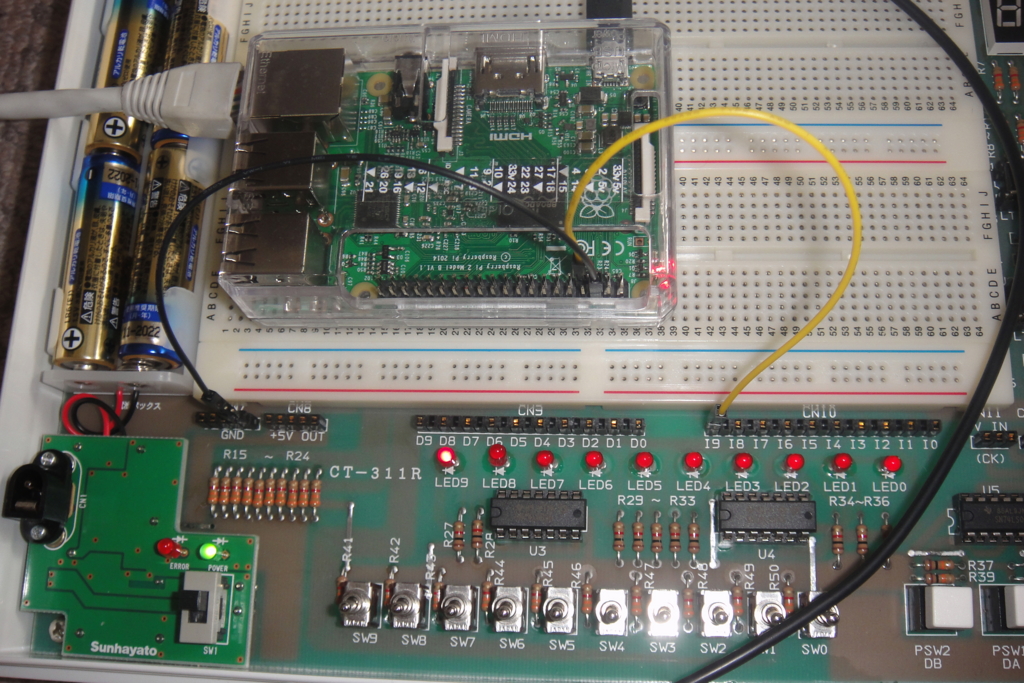

これで、gpioが利用できるようになったので、シェルスクリプトを用いて、gpioの4番ピンにLEDを接続し、それを点滅させる。
f:id:bitterharvest:20150814101814j:plain

4番ピンを使えるようにするため、次のコマンドを打つ。

echo "4" > /sys/class/gpio/export

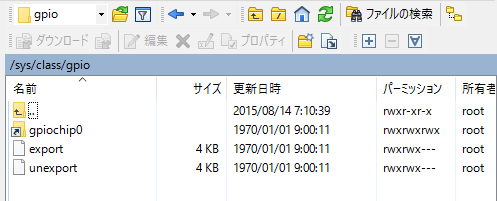

このコマンドを打つ前には、ディレクトリ/sys/class/gpioは次のようになっていた。
f:id:bitterharvest:20150814094627p:plain

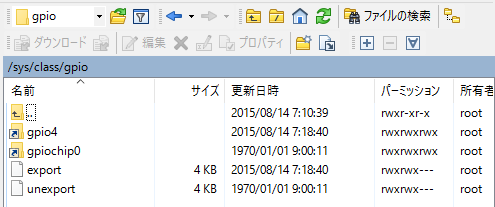

しかし、このコマンドにより、このディレクトリにgpio4というディレクトリが作成される。なお、生成には200m秒程度必要とする。
f:id:bitterharvest:20150814095232p:plain

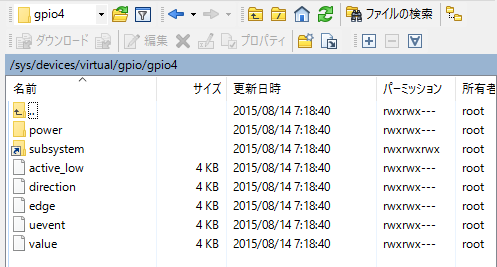

そして、さらにその先には次のようなファイルが用意される。
f:id:bitterharvest:20150814095422p:plain

それでは、LEDを点滅させる。LED側に指示を与えるので、gpio 4をoutとして設定する。

echo "out" > /sys/class/gpio/gpio4/direction

LEDを点灯するために、gpio 4をhighにする。

echo "1" > /sys/class/gpio/gpio4/value

LEDを消灯するために、gpio 4をlowにする。

echo "0" > /sys/class/gpio/gpio4/value

gpio 4の値を読む。

cat /sys/class/gpio/gpio4/value

最後に、今までの作業を完了させるために、生成したディレクトリを消去する。

echo "4" > /sys/class/gpio/unexport

6.HaskellでLEDを点滅させる

Haskellを利用できるようにするため、ghchaskell-platformを実装する。

sudo apt-get install ghc haskell-platform

また、delayを必要とするので、これも読み込む。

cabal update
cabal install concurrent-extra

ついでにnetwireも読み込んでおく。

cabal install netwire

LEDを点滅させるためには、シェルスクリプトの部分をwriteFileで置き換えればよいので次のようにプログラムを用意する。

import System.IO
import Control.Concurrent.Thread.Delay

pin = "4"

path = "/sys/class/gpio/"

main = do
  writeFile (path++"export") pin
  delay 5000000                                      --ファイル作成が終了するのを待つ
  writeFile (path++"gpio"++pin++"/direction") "out"
  writeFile (path++"gpio"++pin++"/value") "1"
  delay 5000000                                      --光らせる時間
  writeFile (path++"gpio"++pin++"/value") "0"
  writeFile (path++"unexport") pin

このプログラムをghcコンパイルし、実行する。初期の目的が叶えられているはずである。
